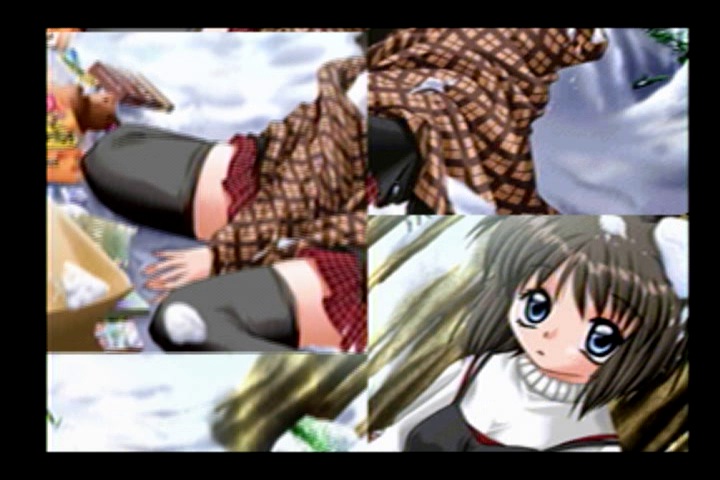

MSX2以降で画面縦分割についての検証結果です。
以前から知られている技術ですが、縦スクロールが即時反映である為に可能となっています。
SCREEN 5・7・8・12で動作確認しています。
※ エミュレータでは奇麗に分割できない場合があります


１：割込後にステータスレジスタ #1を読む処理が必要です。
２：縦スクロールの値を加算する必要があります。
３：0038HをRAMにして直接プログラムを書かないと処理が間に合いません。
４：垂直帰線との判別が必要です。（レジスタ #1 のbit0で判断できます）

VDPとの描画タイミングが合わないと８ドット単位のブレが生じます。
検証では128ドット目（中央）と152・176ドット目での分割が可能でした。
※ A1ST・A1GT・A1WXで検証

恐らく全ての画面モードで８ドット単位の描画が行われていると思われます。
描画速度はZ80・１クロック当たり1.5ドット。
最速命令の５クロックでは7.5ドット進みます。
調整は非常に困難だと思われます。

分割処理に掛かりっきりになる為、垂直帰線中でしか他の処理ができません。
簡易的なシューティングゲーム等が可能だと考えられますが、難しいと思います。

MSX2ではVDPウェイトの有無で処理速度に違いが出る事が知られています。
機種によってズレが生じると考えられます。

P27とP59が最適な状態です。
検証用にウェイトが異なるプログラムを用意しました。
※ 数値が大きい程、ウェイトが増えます
